Архитектура

Хотя взаимодействие с FindFace Multi происходит в основном через веб-интерфейс, не забудьте уделить немного времени изучению архитектуры программного комплекса. Эти знания необходимы для развертывания, интеграции, обслуживания и устранения проблем при работе FindFace Multi.

В этой главе:

Процесс распознавания. Объекты распознавания

FindFace Multi может распознавать следующие объекты и их атрибуты:

  • человеческие лица

  • человеческие силуэты

  • транспортные средства

FindFace Multi обнаруживает объект на фотографии или видеоизображении и подготавливает его изображение с помощью нормализации. Далее нормализованное изображение используется для извлечения вектора признаков объекта (n-мерного вектора числовых признаков, которые характеризуют объект). Векторы признаков объектов хранятся в базе данных и в дальнейшем используются для верификации и идентификации.

Платформа на основе Docker

FindFace Multi разворачивается в Docker, наборе продуктов формата платформа как услуга (PaaS), которые используют виртуализацию на уровне операционной системы, чтобы поставлять программное обеспечение в пакетах, называемых контейнерами. Каждый сервис FindFace Multi работает в контейнере Docker.

Архитектурные элементы

FindFace Multi состоит из следующих основных архитектурных элементов:

  • Ядро FindFace, передовая технология распознавания объектов на базе искусственного интеллекта, которая может использоваться в качестве отдельного продукта FindFace Server.

  • FindFace Multi, готовый прикладной модуль к FindFace Server.

Внутренняя архитектура ядра FindFace позволяет встроить дополнительную функциональность Видеомагнитофон, которая позволяет записывать, хранить и проигрывать видеоданные с камер.

Схема архитектуры

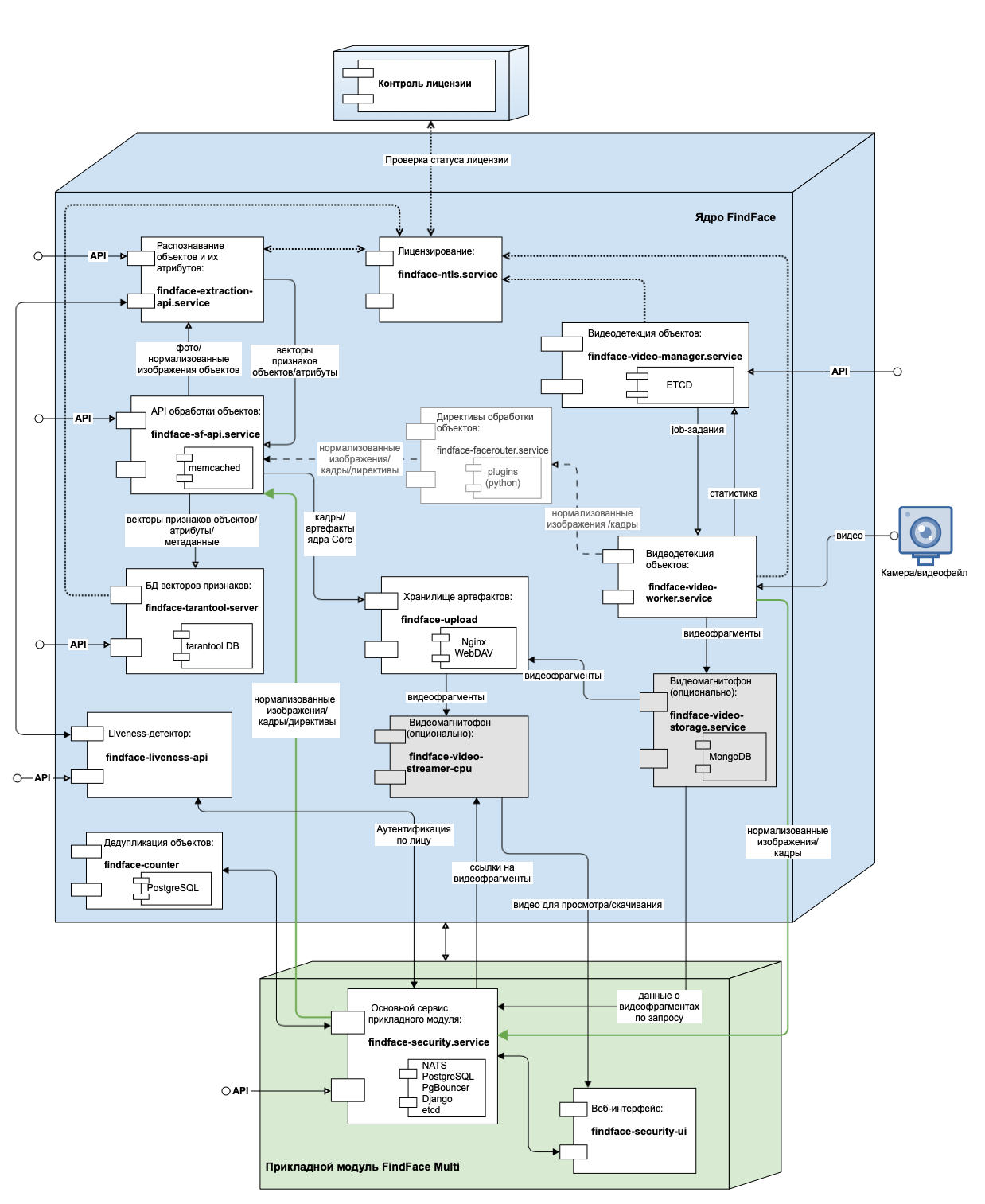

architecture_ru

Ядро FindFace

Внутри ядра FindFace – отдельный продукт FindFace Server. Он включает в себя следующие компоненты:

Компонент

Используемые порты

Описание

Поставщик

findface-extraction-api

18666

Сервис, использующий нейронные сети для обнаружения объекта на изображении и извлечения его вектора признаков. Он также распознает атрибуты объектов (например, пол, возраст, эмоции, борода, очки, медицинская маска для объектов типа лицо). CPU- или GPU-ускорение. Подробнее о сервисе findface-extraction-api.

Собственная разработка NtechLab

findface-sf-api

18411

Сервис, реализующий HTTP API обнаружения и распознавания объектов. Подробнее о сервисе findface-sf-api.

findface-tarantool-server

32001, порты шардов (по умолчанию 330xx, 81xx)

Сервис, обеспечивающий взаимодействие между сервисом findface-sf-api и базой данных векторов признаков (базой, в которой хранятся векторы признаков объектов) на основе Tarantool. Подробнее о сервисе findface-tarantool-server.

findface-upload

3333

Веб-сервер на базе NginX, используемый как хранилище исходных изображений, миниатюр объектов и нормализованных изображений объектов. Если установлен Видеомагнитофон, findface-upload также хранит видеоданные с камер. Подробнее о сервисе findface-upload.

findface-facerouter

18820

Сервис, который используется для задания правил обработки обнаруженных на видео объектов. В FindFace Multi функции findface-facerouter выполняются findface-multi-legacy (см. Прикладной модуль FindFace Multi).

findface-video-manager

18810, 18811

Сервис, являющийся частью модуля видеодетекции объектов, через который осуществляется управление детекцией объектов на видео, а именно задаются настройки и список видеопотоков для обработки. Подробнее о сервисе findface-video-manager.

findface-video-worker

18999

Сервис, часть модуля видеодетекции объектов, который распознает объекты на видео и отправляет их нормализованные изображения, соответствующие видеокадры и метаданные (такие как время обнаружения) в сервис findface-facerouter для дальнейшей обработки в соответствии с заданными правилами. Если включен Видеомагнитофон, findface-video-worker отправляет видео в сервис findface-video-storage. Обеспечивает распознавание живых лиц при соответствующих настройках. Поддерживается CPU- и GPU-ускорение. Подробнее о сервисе findface-video-worker.

findface-ntls

443 (TCP), 3133, 3185

Локальный сервер лицензий, который проверяет подлинность лицензии FindFace Multi, взаимодействуя с глобальным сервером лицензий NtechLab. Для закрытых систем поддерживается лицензирование через ключ аппаратной защиты и по слепку с оборудования. Поддерживается лицензирование через прокси-сервер. Подробнее о сервисе findface-ntls.

findface-deduplicator

18310

Сервис сравнивает векторы признаков; используется для дедупликации эпизодов и событий кластеров.

findface-liveness-api

18301

Помимо встроенной функциональности, предоставляемой findface-video-worker, распознавание живых лиц (liveness) также предоставляется автономным сервисом findface-liveness-api. Сервис берет определенное количество кадров из видеофрагмента и возвращает изображение лица наилучшего качества и результат liveness в десятичном виде, усредненный по взятым кадрам. Сервис findface-liveness-api также участвует в процессе аутентификации пользователя по лицу. Поддерживается CPU- или GPU-декодирование.

Tarantool

Порты шардов (по умолчанию 330xx, 81xx)

Стороннее программное обеспечение, на основе которого реализована база данных, хранящая извлеченные векторы признаков и события распознавания объектов. Системные данные, карточки, пользовательские аккаунты и настройки камер хранятся в PostgreSQL (часть прикладного модуля FindFace Multi).

Tarantool

etcd

2379

Стороннее программное обеспечение, реализующее распределенное хранилище ключей для компонента findface-video-manager. Используется в качестве координационной службы в распределенной системе, обеспечивая отказоустойчивость видеодетектора объектов.

etcd

NginX

80; SSL: 8002, 8003, 443, 80

Стороннее программное обеспечение, которое реализует веб-интерфейсы системы.

NginX

Redis

6379

Сторонняя резидентная база данных, которая используется сервисом findface-sf-api в качестве временного хранилища для извлеченных векторов признаков объекта перед их записью в хранилище векторов признаков.

Redis

Прикладной модуль FindFace Multi

Прикладной модуль FindFace Multi включает в себя следующие компоненты:

Компонент

Используемые порты

Описание

Поставщик

findface-multi-legacy

Настраивается

Сервис, который служит шлюзом доступа к ядру FindFace. Отвечает за взаимодействие между ядром FindFace и веб-интерфейсом, а также функционирование системы как единого целого. Подробнее о сервисе findface-multi-legacy.

Собственная разработка NtechLab

findface-multi-audit

8012, 8013, 8014

Внутренние сервисы, помогающие findface-multi-legacy. Сервис findface-multi-audit является заделом на будущее. Он станет полностью функциональным в следующих версиях. На данный момент он частично дублирует функциональность findface-multi-legacy. Используйте findface-multi-legacy для работы с ним. Сервис findface-multi-identity-provider служит для аутентификации и управления пользователями и ролевой моделью доступов.

findface-multi-identity-provider

8022, 8023, 8024

findface-onvif-discovery

н/п

findface-multi-legacy-singleton-services

н/п

Запускает single-instance сервисы, такие как синхронизация камер с findface-video-manager, кластеризация и др.

findface-multi-identity-provider-migrate

н/п

Сервисы запускают миграцию базы данных, создают галереи и производят другие настройки.

findface-multi-legacy-migrate

н/п

findface-multi-healthcheck

н/п

Проверяет работоспособность контейнеров при запуске. Ожидает, что контейнеры будут в статусе healthy перед запуском пользовательского интерфейса.

findface-multi-cleaner

н/п

Часть функциональности findface-multi-legacy, выделенная в отдельный сервис. Сервис служит для очистки данных FindFace Multi (за исключением очистки видеоархивов Видеомагнитофона).

findface-multi-cleaner-vms

н/п

Часть функциональности findface-multi-legacy, выделенная в отдельный сервис. Сервис отвечает за очистку видеоархивов Видеомагнитофона.

findface-multi-file-mover

н/п

Сервис-перекладчик, используется для реализации многоуровневого хранения данных. Сервис служит для переноса изображений из кратковременного хранилища в долговременное.

findface-multi-ui

Настраивается

Основной веб-интерфейс, использующийся для взаимодействия с FindFace Multi. Функционирует на основе фреймворка Django. Позволяет работать с событиями распознавания объектов, искать объекты в базах данных, управлять камерами, пользователями, карточками и списками наблюдения, собирать статистику в реальном времени и многое другое. Конфигурация пользовательского интерфейса находится в отдельном конфигурационном файле ui-config.yaml.

findface-multi-alerts

н/п

Внутренний сервис, который отвечает за создание и функционирование тревожных оповещений.

findface-multi-alerts-migrate

н/п

Сервис отвечает за эволюцию схемы БД сервиса findface-multi-alerts.

findface-multi-replication-receiver

8014

Внутренний сервис, который отвечает за получение событий, когда FindFace Multi работает в качестве Приёмника.

findface-multi-replication-sender

8015

Внутренний сервис, который отвечает за отправку событий по HTTPS при работе FindFace Multi в качестве Источника.

findface-multi-replication-receiver-migrate

н/п

Сервис отвечает за эволюцию схемы БД Приёмника.

findface-multi-replication-sender-migrate

н/п

Сервис отвечает за эволюцию схемы БД Источника.

findface-multi-line-crossing-analytics

н/п

Внутренний сервис, который обрабатывает данные FindFace Multi для дальнейшего их использования в аналитических целях. На данный момент аналитика работает только для пересечения линий.

superset

8088

Сервисы относятся к стороннему программному приложению с открытым исходным кодом — Apache Superset. В рамках FindFace Multi данное приложение может использоваться как BI-система для аналитического сервиса.

Apache Superset

superset-init

superset-worker

superset-worker-beat

TimescaleDB

5432, 8008, 8081

Стороннее программное обеспечение, расширение PostgreSQL, которое оптимизирует работу с временными рядами в обычной базе данных PostgreSQL.

TimescaleDB

NATS

4222

Стороннее программное обеспечение, которое реализует брокер сообщений внутри findface-multi-legacy.

NATS

NATS JetStream

4222, 6222, 8222

NATS с компонентом JetStream — это стороннее программное обеспечение. Оба сервиса, nats и nats-jetstream, выполняют одну и ту же функцию с разницей в гарантии доставки сообщений. nats-jetstream обеспечивает более высокую гарантию доставки сообщений, чем nats, так как не теряет сообщения, даже если система или пользователь недоступны. nats-jetstream используется системой там, где потеря сообщений недопустима. Сервисы не являются взаимозаменяемыми, и оба необходимы для функционирования системы.

etcd

2379

Стороннее программное обеспечение, реализующее блокировки в сервисе findface-multi-legacy, например блокировки в механизме проверки лицензии, отчетах, обработке видео, кластеризации объектов и т. д.

etcd

Pgbouncer

5439

Стороннее программное обеспечение, обеспечивающее облегченный пул соединений для PostgreSQL. Необязательный компонент, используется для увеличения производительности базы данных при высокой нагрузке.

PgBouncer

PostgreSQL

5432

Стороннее программное обеспечение, реализующее основную базу данных системы. В базе данных хранятся карточки людей и транспортных средств, а также данные для внутреннего использования, включая учетные записи пользователей и настройки камер. Векторы признаков объектов и события распознавания объектов хранятся в Tarantool (часть ядра FindFace).

PostgreSQL

RabbitMQ

4369, 5671-5672, 15671-15672, 15691-15692, 25672

Сторонний брокер сообщений с открытым исходным кодом.

RabbitMQ

Видеомагнитофон

Видеомагнитофон является дополнительно устанавливаемой частью ядра FindFace. Видеомагнитофон включает в себя следующие компоненты:

Компонент

Используемые порты

Описание

Поставщик

findface-video-storage

18611

Сервис, реализующий управление видеофрагментами. Получает видеофрагменты от компонента findface-video-worker, помещает их в хранилище (findface-upload), записывает метаинформацию и сведения о местонахождении видеофрагментов в базу данных Видеомагнитофона (MongoDB). По запросу от findface-multi-legacy выдает информацию об имеющихся видеофрагментах в форме ссылок на Websocket-потоки. Сервис findface-video-streamer-cpu использует данные ссылки, чтобы передать видео пользователю для просмотра и скачивания.

Собственная разработка NtechLab

findface-video-streamer

9000

По запросу от findface-multi-ui данный сервис по Websocket извлекает требуемые видеофрагменты из хранилища findface-video-storage и findface-video-worker (только последний фрагмент, если он еще не записан в хранилище). Далее он склеивает видеофрагменты в единое видео и передает его пользователю для просмотра и скачивания.

MongoDB

27017

Стороннее программное обеспечение, реализующее базу данных Видеомагнитофона. База данных хранит метаинформацию о видеофрагментах, включая сведения об их местонахождении. Сами видеофрагменты хранятся в компоненте findface-upload.

MongoDB

Для работы с сервисом тревожного монитора FindFace Multi использует Annex. Список задействованных сервисов представлен здесь.

См.также

Развертывание на одиночном сервере или в кластере

Вы можете развернуть FindFace Multi как на одиночном сервере, так и в многосерверной среде. При выборе последнего варианта доступны следующие схемы развертывания:

Аппаратное ускорение на CPU и GPU

Сервисы findface-extraction-api, findface-video-worker и findface-liveness-api могут разворачиваться на базе CPU или GPU. Нужный тип ускорения выбирается во время установки из консольного инсталлятора.

Важно

Для выбора конфигурации оборудования см. Требования.

Важно

Если разрешение используемой камеры превышает 1280x720 пикселей, настоятельно рекомендуется использовать вариант findface-video-worker-gpu с ускорением на GPU.

Примечание

Liveness-детектор на CPU работает гораздо медленнее, чем на GPU.
